深圳倉庫貨架：托盤貨架通道尺寸規劃及圖片
來源：m.seeworldvoice.cn
2017-02-27
瀏覽：786
托盤貨架是所有的倉庫中應用最廣泛的貨架類型。尤其是在珠江三角洲以第二產業為主的企業中，而深圳倉庫貨架中設計首要就是托盤貨架通道之間的尺寸和貨架之間的尺寸問題，下面就由深圳貨架小編為大家整理一下。
下表為1.5t叉車托盤尺寸1.1m*1.1m時的通道寬度。

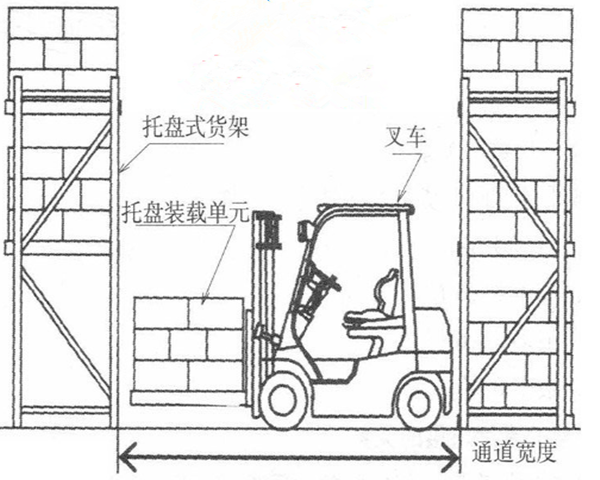

一、正如圖1所示，深圳倉庫貨架之間的道通尺寸與于托盤尺寸和叉車的規格型號相關。
下表為1.5t叉車托盤尺寸1.1m*1.1m時的通道寬度。
| 托盤尺寸 | 發動機叉車 | 電瓶車 | |
| L*W | 4輪平衡式 | 3輪平衡式 | 伸縮式 |
| 1100*800 | 3660 3480 | 3300 | 2560 |
| 1100*900 | 3660 3480 | 3300 | 2585 |
| 1100*1100 | 3660 3480 | 3300 | 2645 |
| 1200*800 | 3760 3580 | 3400 | 2645 |
| 1200*1100 | 3760 3580 | 3430 | 2725 |
| 1300*1100 | 3860 3680 | 3520 | 2805 |
（1）4輪平衡式叉車
通道尺寸3480mm，托盤尺寸：1100mm*1100mm，
通道尺寸3580mm，托盤尺寸：1200mm*1100mm，
（2）前后移動式叉車
通道尺寸2460mm，托盤尺寸：1100mm*1100mm，
通道尺寸27350mm，托盤尺寸：1200mm*1100mm，
（3）預留貨物流通和人員通道計算

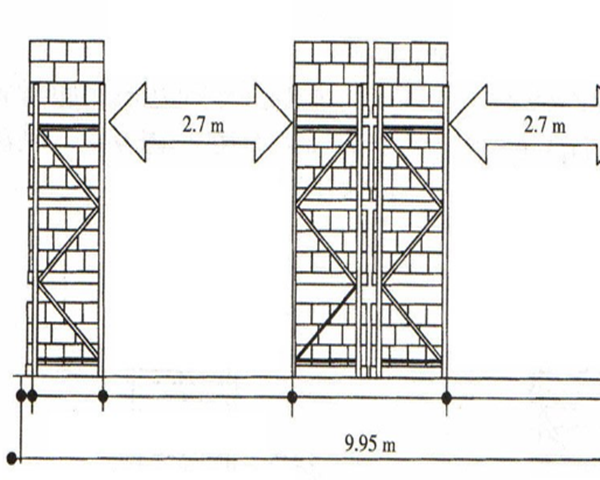

圖2為托盤規格為1.1m*1.1m的托盤貨架的叉車通道寬度。為便于叉車作業4排托盤貨架的叉車通道寬度為2.7m。4排貨架的總儲存部分寬度4.55m,兩個叉車通道寬度占5.4m。
（4）最小通道寬度

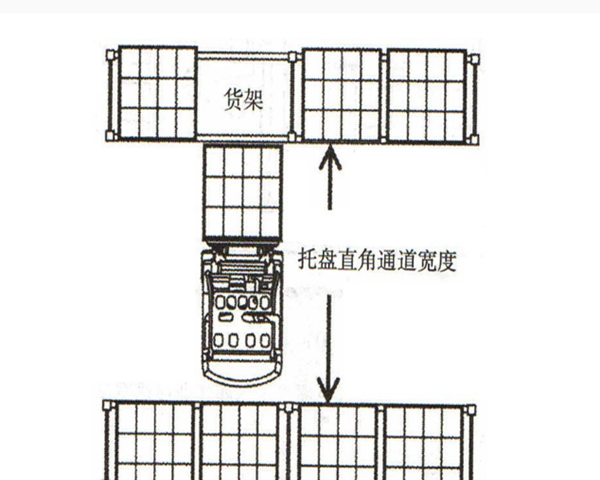

圖3為托盤貨架實用直角通道寬度。為了使叉車在托盤貨架之間自由儲存作業，托盤必須具備最小的通道寬度。
（5）不同叉車的貨架通道寬度。

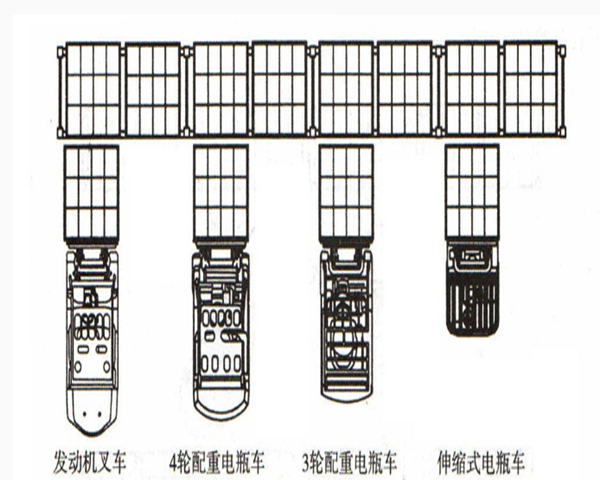

圖4為1.5t叉車（托盤1.1m*1.1m）的貨架寬度。由圖可知發動機式叉車要求的通道寬度最大，伸縮式叉車要求通道寬度最小。在設計貨架通道寬度時，必須按照叉車產品目錄查找所需叉車規格尺寸和相應的通道寬度。
（6）伸縮式電瓶車推入托盤法的通道寬度

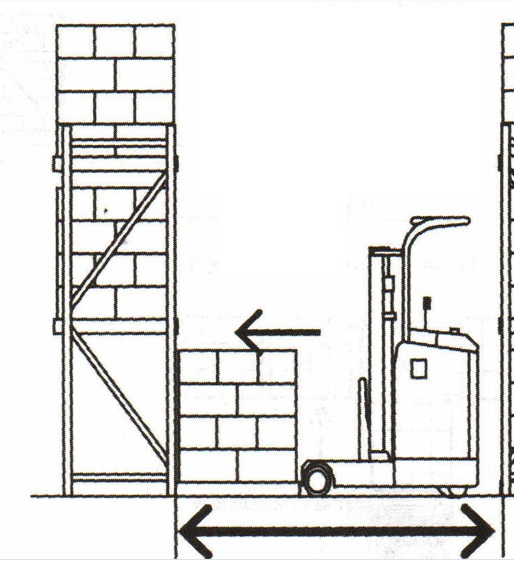

圖5為伸縮式電瓶叉車入庫作業。在一般情況下要求托盤貨架的最底層高度必須富余40cm，叉車才能夠進入貨架底層作業。如果采用把托盤裝載單元（托盤尺寸1.1m*1.1m）推入貨架底層中的方法，通道寬度為3m
（7）托盤大小對通道寬度的影響

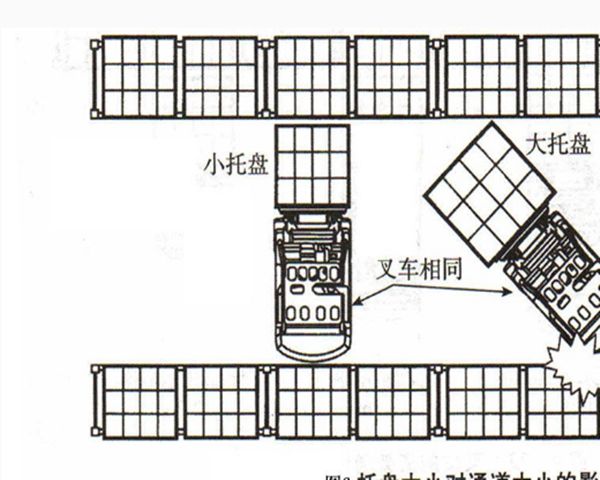

一般通道寬度是按照1.1m*1.1m的標準托盤來設計的。托盤規格尺寸變大要求的通道寬度也相應增加。圖6為托盤大小對通道大小的影響。
下表為1.5t叉車的通道和托盤的對應關系。
1.5t叉車的通道和托盤的對應關系單位：mm
（8）實際最小直角通道

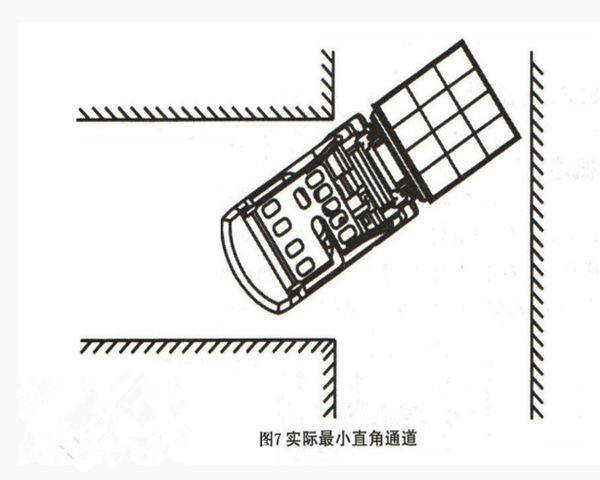

圖7中，叉車實際最小直角通道寬度與叉車和托盤的種類有關。一般情況是理論最小直角通道加200mm為實際最小直角通道。
各種叉車的通道寬度單位：mm
各種叉車的通道寬度單位：mm
車種實際直角通道
發動力叉車2060
4輪配重電瓶車2020
3輪配重電瓶車1980
伸縮式叉車1840
深圳倉庫貨架其中貨架單元和通道之間的通道一定要認真按照客戶需求來設計，一切以客戶需求為前提，再加上自己的創新思想，才能設計出高效率的托盤貨架通道尺寸以及托盤貨架系統，更多倉庫貨架案例推薦：深圳平湖貨架廠重型貨架案例（愛美克）
